تراش عمودی CNC جدید
معرفی نوع و ساختار مجله ابزار مرکز ماشین تراش عمودی CNC عمودی
انواع مجلات ابزار مرکز ماشینکاری عمودی
1. Drum (Disk) Type Tool Magazine
محور ابزار موازی با محور درام:
ابزارها به صورت شعاعی یا محوری در اطراف یک درام/دیسک چیده می شوند.
ساختار ساده، معمولاً برای مجلات با ظرفیت کوچک- (۸ تا ۶۴ ابزار).
محدودیت: قطر درام بزرگتر باعث افزایش اینرسی چرخشی و زمان انتخاب ابزار می شود.
بهینه سازی: آرایش ابزار دو- یا چند حلقه، استفاده از فضا را بهبود می بخشد.
محور ابزار متمایل به محور درام:
محور ابزار یک زاویه حاد با محور درام تشکیل می دهد.
پیچیدگی دستکاری کننده را در هنگام تغییر ابزار کاهش می دهد.
معایب: ردپای بزرگتر، انعطاف پذیری نصب محدود و ظرفیت کمتر.
2. Chain-Type Tool Magazine
ساختار: طراحی جمع و جور با ابزارهای نصب شده بر روی یک زنجیر سروو{0}}.
ظرفیت: معمولاً 30–120+ ابزار.
اجزای کلیدی:
سیستم درایو: سرو موتور + کاهنده دنده حلزونی (یا چرخ دنده ها).
چرخ های راهنما: سطوح سخت شده برای دوام. چرخ های کششی دوگانه با شکاف های راهنما برای حفظ تراز.
صفر-کالیبراسیون موقعیت:
بلوک و حسگر موقعیت{0}صفر، موقعیت دقیق ابزار را تضمین می کنند.
برای جلوگیری از ناهماهنگی در هنگام تغییر ابزار رباتیک بسیار مهم است.
3. Grid (Lattice) Box-Type Tool Magazine
نوع ثابت:
ابزارهایی که در ردیف های خطی مرتب شده اند.
انتخاب ابزار از طریق بازوی رباتیک با حرکت X/Y.
مزیت: راندمان فضایی بالا برای مجلات- با ظرفیت بزرگ.
نوع غیر ثابت-:
طراحی مدولار با مجلات زیر-متحرک متعدد.
مجلات فرعی-می توانند به صورت عمودی برای دسترسی به ابزار گسترش یابند.
ساختار مجلات ابزار تراش عمودی CNC با سرعت بالا
1. دیسک{1}}مجله ابزار تایپ
اجزاء:
نوارهای فشار و بدنه براکت با سوراخهای فرورفته برای تراز ستون.
-پنجه های قلاب عملیات حرارتی شده و براکت های قالب گیری یک تکه-.
مزایا: ساختار سبک، سفت و سخت، هزینه ساخت کم و مونتاژ آسان.
2. Chain-Type Tool Magazine
ویژگی های کلیدی:
مکانیزم محرک: موتور سروو + کاهنده دنده حلزونی (قابل تنظیم برای گشتاور/سرعت).
سیستم کشش: چرخ های راهنما با سطوح سخت شده و کشش قابل تنظیم.
صفر-موقعیت یابی:
بلوک صفر نصب شده در هر موقعیت زنجیره ای؛ سنسور کالیبره شده برای تراز کردن مجموعه ابزار در ایستگاه وانت روباتیک.
هومینگ یک طرفه (در جهت عقربه های ساعت / خلاف جهت عقربه های ساعت بر اساس مشخصات طراحی).
ملاحظات انتقادی
دقت موقعیت یابی ابزار:
ناهماهنگی در حین خانه نشینی باعث خطاهای رباتیک وانت ابزار می شود که منجر به خطرات برخورد ابزار می شود.
کالیبراسیون دقیق موقعیت صفر-برای قابلیت اطمینان ضروری است.
تخفیفات طراحی-:
مجلات طبل: سادگی در مقابل ظرفیت محدود.
مجلات زنجیره ای: ظرفیت بالاتر اما نیاز به کشش و تراز دقیق دارد.

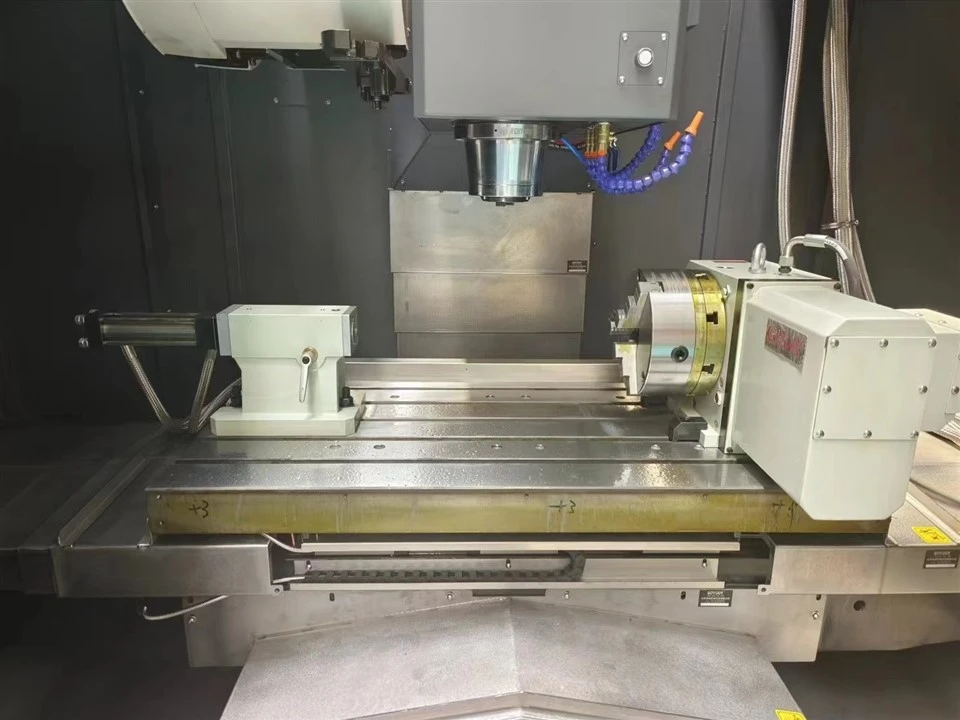

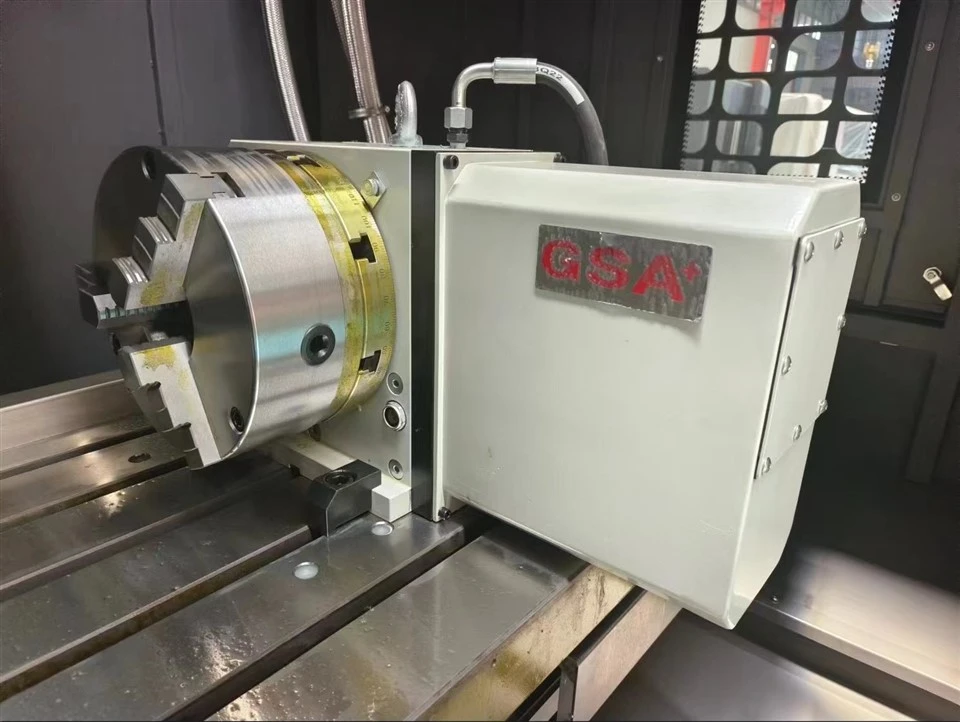

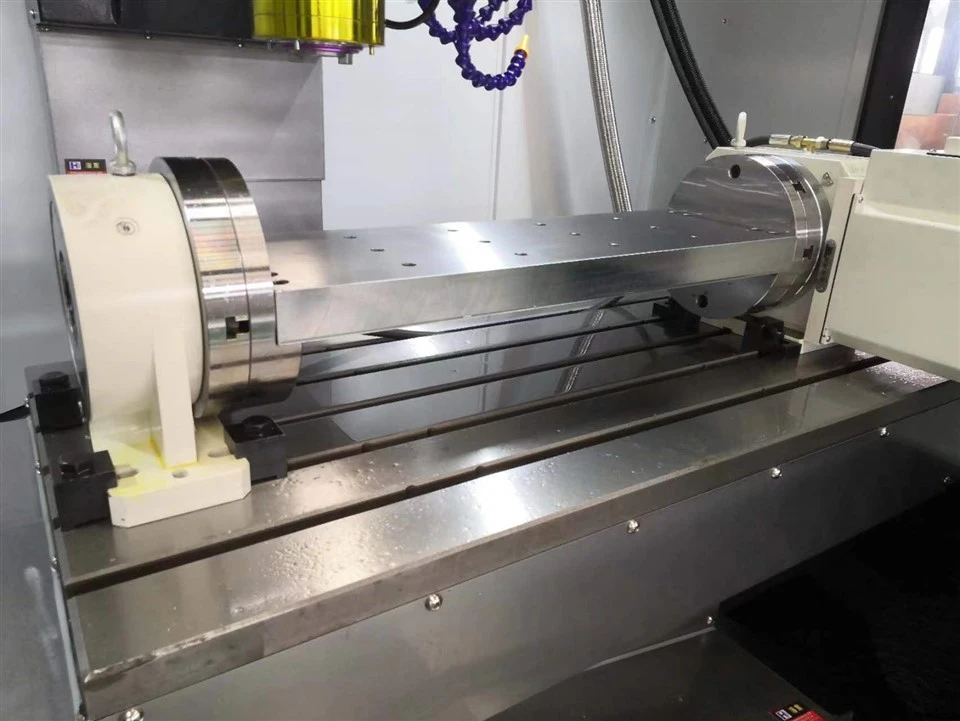

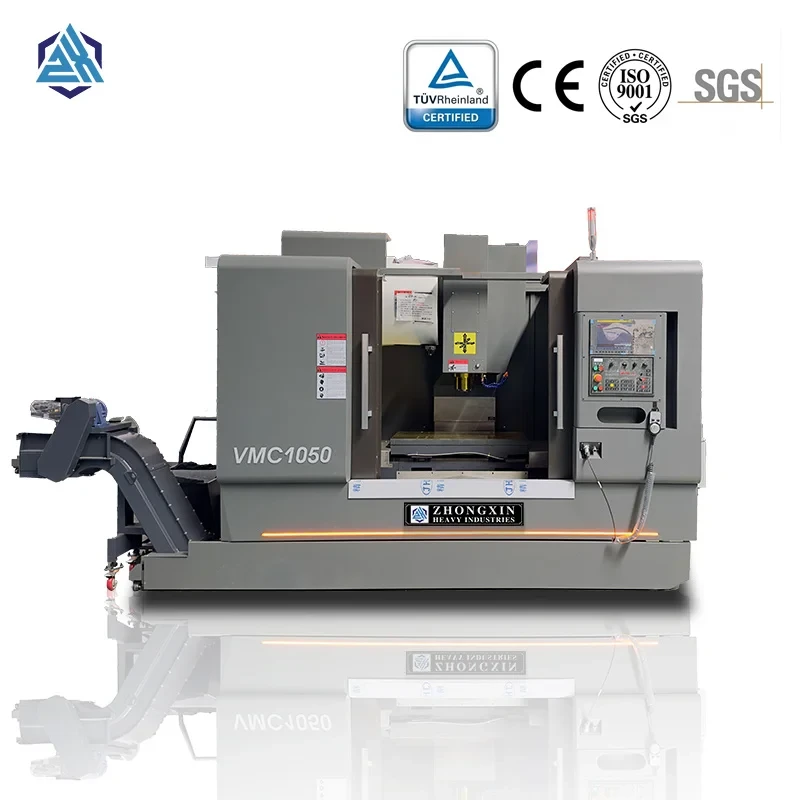

مشخصات
|
پارامتر فنی |
VMC1050 |
|
اندازه میز میلی متر |
530*1000 |
|
اسلات T |
5-18*90 |
|
حداکثر ظرفیت بار (کیلوگرم) |
600 |
|
مسیر X محور میلی متر |
1000 |
|
حرکت محور Y میلی متر |
500 |
|
محور Z میلی متر |
600 |
|
فاصله بین مرکز دوک و ستون میلی متر |
579 |
|
فاصله بین سطح انتهایی دوک و سطح میز کار میلی متر |
140-740 |
|
مخروطی دوک |
BT40 |
|
سرعت اسپیندل (دور در دقیقه) |
8000 |
|
قدرت موتور اسپیندل (Kw) |
7.5 |
|
توان سروو موتور محور X/Y/Z (Kw) |
3.9 |
|
اتصال موتور X/Y/Z |
اتصال ناقص |
|
نوع راهنمای X/Y/Z |
راهنمای خطی |
|
ظرفیت ابزار |
24T |
|
حداکثر وزن ابزار کیلوگرم |
8 |
|
حداکثر طول ابزار میلی متر |
300 |
|
ظرفیت الکتریکی KVA |
19 |
|
مجله ابزار |
نوع بازو |
|
X/Y/Z حداکثر. تراورس سریع m/min |
24-24-20 |
|
حداکثر X/Y/Z سرعت تغذیه میلی متر در دقیقه |
10000 |
|
تکرار دقت موقعیت یابی میلی متر |
±0.004 |
|
ابعاد ماشین{LxWxH) میلی متر |
2900x2420x2700 |
|
خالص. وزن (کیلوگرم) |
5400 |
| سیستم |
KND-2100M |
